ULTRALIGHT
ULTRALIGHT E-BIPE GIGANT PARTENAVIA GA-450 STICK-TAIL

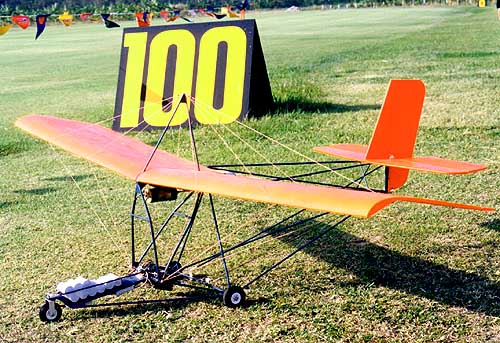

ul1.jpg (69221 bytes)Wenn man dem Hersteller glauben darf, dann ist Quicksilver das meistverkaufte Ultra-Leicht-Flugzeug der Welt. Um so erstaunlicher, daß dies unseres Wissens der einzige Modell-Nachbau ist. Die Konstruktion war vor allem der Gewichtsverteilung wegen nicht einfach. So sitzt der Motor unter der Flächen-Vorderkante und treibt über eine Fernwelle die Druckluftschraube an einem 3:1 Getriebe und der Akku-Pack mußte ganz nach vorne wandern. Beim Original machen die zwei vorne sitzenden Personen mehr als 60% des Gesamtgewichtes aus.

Technische Daten:
Spannweite:        1400 mm
Antrieb:               600-er E-Motor mit Getriebe 3:1
Akku:                  9 Zellen 2000SCR
R/C:                    Höhe, Seite, Quer, Motor

Konstruktionsmerkmale:
Gitter-Rumpf aus 6 mm Bambus-Stäben. Tragflächen (Jedelsky-Profil wie beim Original) und Leitwerke aus Styrodur mit Holmen, Nasen- und Endleisten aus Kiefer. Papier-Bespannung und Acryl-Lakierung in Leuchtfarbe. Verspannungen aus Badminton-Schläger-Sehnen. Gelenktes Bugrad.

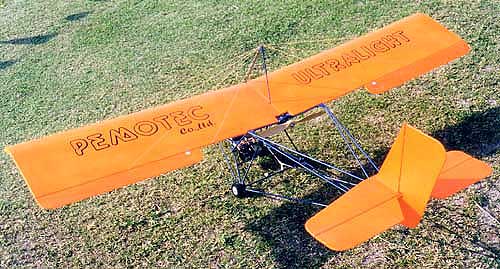

So sieht ULTRALIGHT von hinten aus.

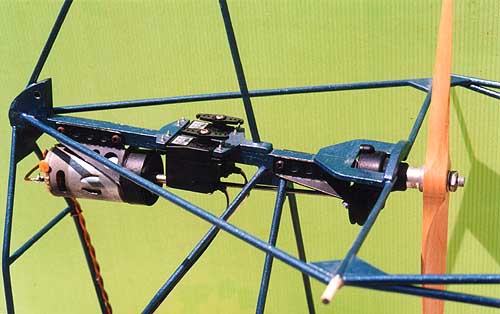

Hier die recht aufwendige Antriebseinheit. Die Fernwelle geht zwischen den beiden Querruder-Servos durch. Der Motor hat seinen eigenen Kühlventilator, da er nicht im Luftstrom des Propellers sitzt und das Modell sehr langsam fliegt.

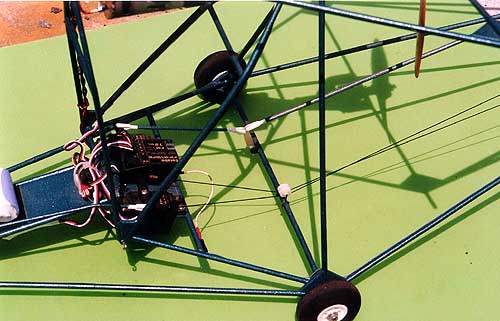

Wie beim Original ist das Seitenruder über Seile und das Höhenruder über Schubstangen angelenkt.
